    信号叠加器产品技术参数

    产品概述

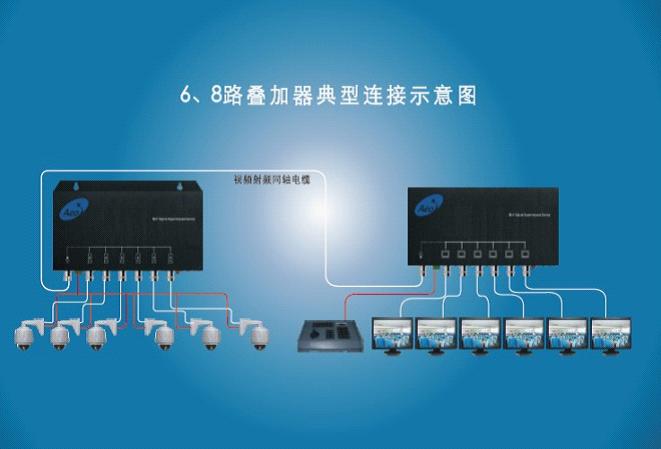

    本产品主要针对视频监控系统中的1000米之内的新工程、增加监控点、改造的老工程及不易施工的新工程而研发的新产品。运用频率复用及信号叠加技术,将多路视频信号及1路控制等信号叠加到同一根同轴电缆中传输。可以借用原有的视频同轴电缆实现监控摄像点的扩容。节省了施工线材及减小施工难度,是1000米之内新工程及改造类老工程施工的首选产品。

    产品特点

    叠加信号选择灵活、方便:根据工程实际情况,可选择不同规格的叠加设备

    1根同轴电缆可叠加28路视频信号及1RS485控制、音频等信号。

    支持所有通讯协议的传输:RS485控制信号传输不受协议、波特率等限制。

    采用先进技术方案及性能卓越的集成芯片,保证设备长时间的稳定工作。

    自适应技术自动兼容PALNTSCSECAM视频制式。

    采用插拔式设计,装卸方便,即插即用,支持热插拔。

    支持19英寸机柜安装方式

    全铝合金金属外壳,美观大方,屏蔽性高,散热性好。

    施工简单、安装方便、免调试。

    产品叠加模式

     CH-XT2000



    最多支持2路视频或1路视频+1路数据/音频/开关量信号

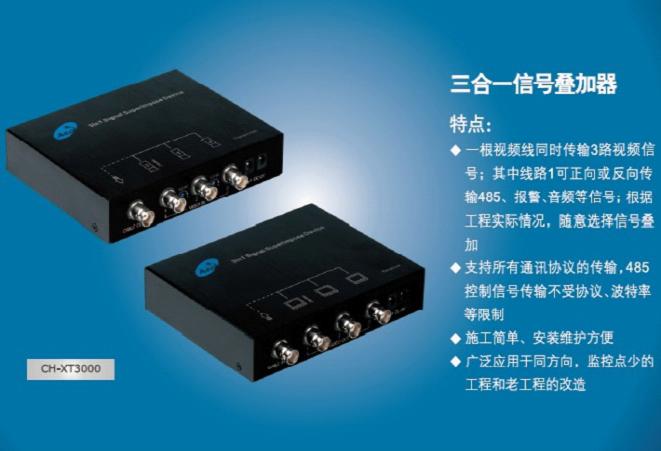

     CH-XT3000



    最多支持3路视频或2路视频+1路数据/音频/开关量信号

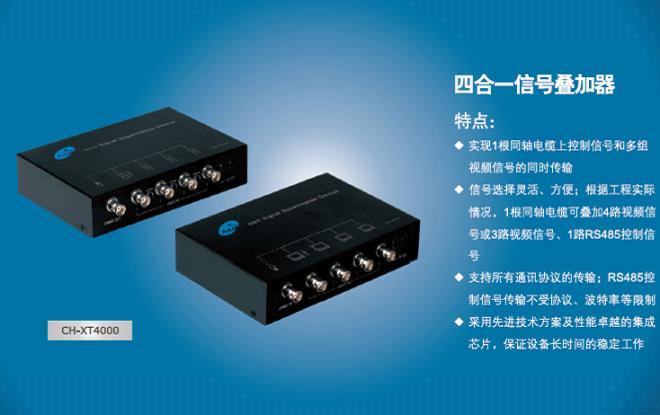

     CH-XT4000



    最多支持4路视频或3路视频+1路数据/音频/开关量信号

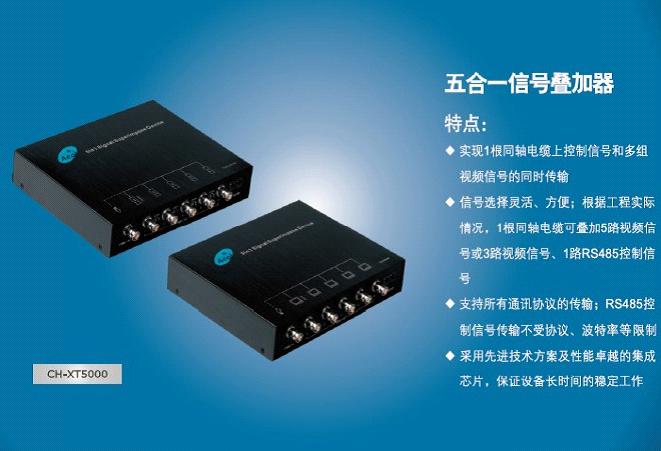

     CH-XT5000

    最多支持5路视频或4路视频+1路数据/音频/开关量信号

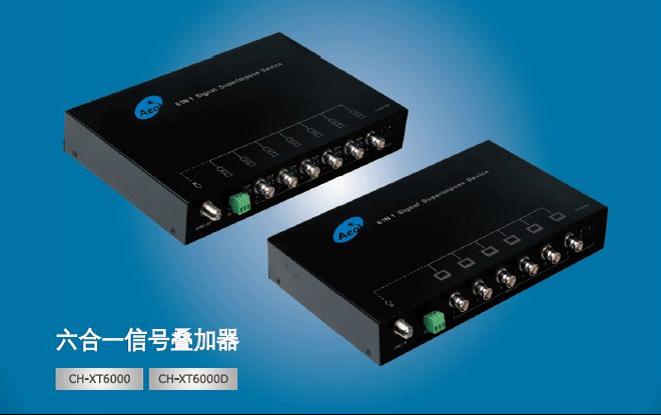

     CH-XT6000

    最多支持6路视频

     CH-XT6000D

    最多支持6路视频+1RS485反向数据信号

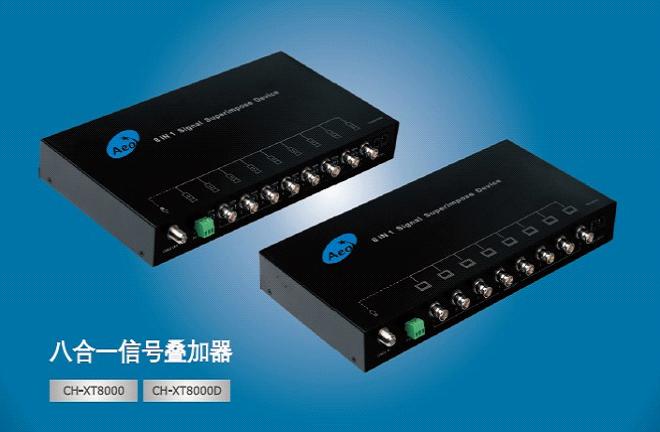

     CH-XT8000



    最多支持8路视频

     CH-XT8000D

    最多支持8路视频+1RS485反向数据信号

    技术指标

     视频参数

    视频输入/输出阻抗BNC 75Ω非平衡接口

    视频输入/输出电压1Vpp(典型),最大1.5Vpp

     数据参数

    数据速率DC - 115.2Kbps

    数据误码率< 10-12

    最大节点数128

    数据协议全透明支持任意RS-485协议。

     一般指标

    电源(独立式) 12V/1A(二合一、三合一信号叠加器)

    12V/2A(四合一、五合一信号叠加器)

    12V/3A(六合一、八合一信号叠加器)

    平均无故障工作时间(MTBF):大于10万小时

    工作温度 -40+70

    湿度 095%无冷凝
